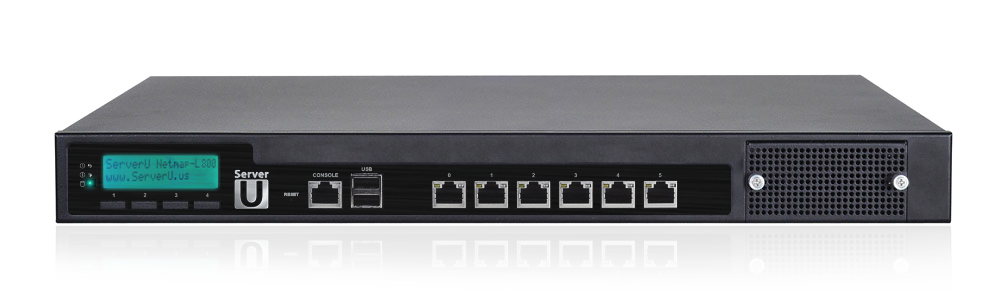

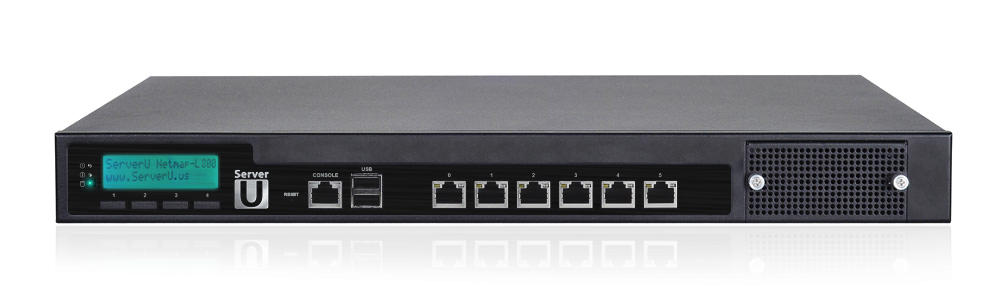

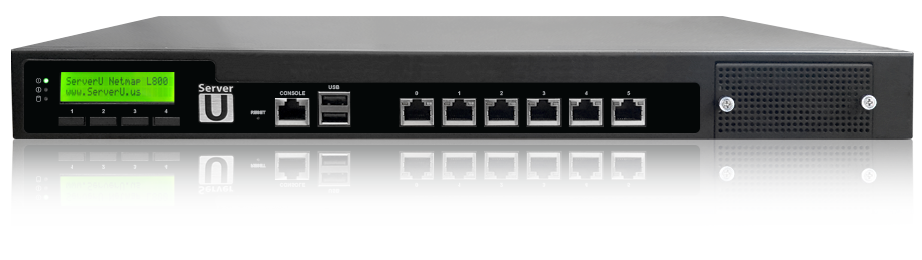

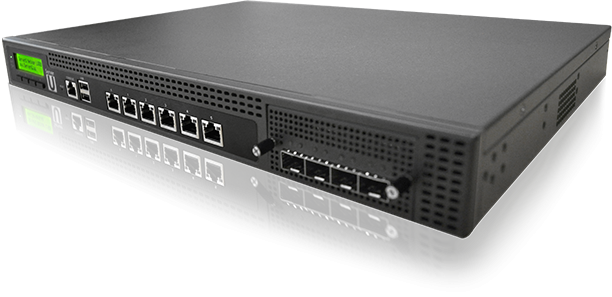

ServerU Netmap L-800

L800



ServerU Netmap L-800 é nossa melhor oferta de appliance de rede embarcado, Classe High End especialmente projetado para negócios e organizações de grande porte e operações de missão crítica. Equipado por padrão com 6 redes Intel Gigabit Server c/ filas multithread independentes, controles de interrupções MSI-X, preparado para a exclusiva tecnologia Netmap de processamento de pacotes de alta performance e controlado pelo device driver igb(4).

Com até 16GB RAM (8GB por padrão) e 8 processadores Intel High End embarcados com suporte AES-NI habilitado, é um equipamento adequado para até 5.6Gbit/s e 2.7Mpps de throughput agregado e até 18Mpps / 40Gbit/s em modo netmap.

CARACTERÍSTICAS CHAVE

  • 6 NICs Intel driver igb(4)
  • Chipsets Server escolhidos a dedo
  • Netmap Ready (FreeBSD & pfSense)
  • Expansão até 14 portas Gigabit
  • Expansão até 4x10GbE SFP+
  • 3 segmentos bypass (modo fail-safe)
Image Sources

IDEAL PARA

  • Roteamento BGP & OSPF
  • Firewall & UTM Security Appliances
  • IDS / IPS & Anti-DDos
  • WAF (Web Application Firewall)
  • CDN & Web Cache / Proxy
  • E-mail Server & SMTP Filtering

R$6.990,00
Qual perfil principal de uso?:

Qual SO você vai usar?:

  • Acompanhe uma descrição resumida do produto:

    Projetado para propósito e função específica
    Porte do Negócio: Para empresas de grande e médio-grande porte.
    Recomendado para: Roteamento BGPv4, OSPF, Firewall, IDS/IPS, Web App Firewall, CDN, Caching Proxy;
    Recomendado para: Filtro de Conteúdo Web, Hospedagem Web, E-mail Server, SMTP Firewall, VPN;
    Homologado para: ProApps, FreeBSD, pfSense, OpenBSD, Linux, Vyatta, Endian;
    Certificações: FCC Classe A, UL, RoHS, Emissão CE, Anatel (em andamento)

    Algumas informações técnicas principais do equipamento ServerU Netmap-L800:

    Processador: Intel® C2758 "Rangeley" 8x2.41Ghz (Octa Core) Embedded c/ suporte AES-NI
    Chipset: Intel® "Rangeley", suporte a virtualização VT-x;
    Memória: 1x 8GB DDR3 on 240P DIMM socket (expansível até 16GB em 2x240P DDR3 DIMM)
    Interfaces de Rede: 6x Intel Gigabit, sendo 2xIntel i210AT e 4xIntel 88E1543 (igb(4), netmap ready)
    Recursos de Rede: Todos os 3 segmentos c/ bypass, WDT, RTC, MSI-X, CPU Affinity até 8 threads
    E/S Físico: Pad de 4 teclas & Display LCM de 2 linhas (scriptáveis sim!)
    Alimentação: 110/220Vac ou (opcional) 36Vdc, 48Vdc, 72Vdc
    Consumo: 40W

    Feito com segurança em mente.
    Defesa em Profundidade: Ideal para Bastion Host & Controle de Perímetro principal;
    Defesa por Diversidade: FreeBSD, Linux or OpenBSD; ProApps, pfSense, ROS
    Fail Safe: Tecnologia Intel Bypass de terceira geração (falha no sistema ou alimentação);

    Performance de Armazenamento

    * testado com iobench, dd e stress
    Canais SATA 600:
    (testado com SSD Intel)
    440150261 bytes por segundo para escrita; 641 tps para escrita;
    611319808 bytes por segundo para leitura; 890 tps para leitura;
    CF Card 81788928 bytes por segundo para escrita; 42 tps para escrita;
    84341268 bytes por segundo para leitura; 56 tps para leitura;
    SIM Card N/A

    Performance de Memória

    * stream_bench, iomem e stress
    Memory Copy 4389MB/s; Avg time: 0.0364; Min time: 0.0364; Max time: 0.0364
    Memory Scale 4521MB/s; Avg time: 0.0354; Min time: 0.0353; Max time: 0.0354
    Memory Add 4718MB/s; Avg time: 0.0508; Min time: 0.0508; Max time: 0.0508
    Memory Triad 4973MB/s; Avg time: 0.0482; Min time: 0.0482; Max time: 0.0482

    Performance de Rede

    * resumo dos resultados de testes RFC2544 (sender-DUT1-receiver)
    Throughput Agregado
    (sem Netmap)
    2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    2.94Gbit/s de taxa em bridge no DUT1 1.61Mpps/s de taxa de bridge no DUT1;
    Throughput Agregado
    (com Netmap)
    13Gbit/s de taxa de TX/RX no DUT1; 9.1Mpps de taxa de TX/RX no DUT1;
    13Gbit/s de taxa em bridge vale(4) no DUT1; 9.62Mpps de taxa em bridge vale(4) no DUT1;
    Melhores Pares de Rede: Porta1 (igb1) & Porta0 (igb0); Porta4 (igb4) & Porta5 (igb5)
    Piores Portas de Rede: Porta2 (igb2) apenas se discos SATA em uso;



    Visão Geral Netmap L-800 - Vídeos

    Uma visão geral executiva do ServerU Netmap L800, incluindo opções para expansão.

    Apenas 40W, é a estimativa de uso de energia do ServerU Netmap L800. Confira no vídeo.

  • Servidor embarcado e performance de Servidores Xeon High End

    O ServerU L-800 é equipado com o topo de linha da série de processadores "Rangeley", esses 8 core de CPU conseguem performance equivalente aos processadores Xeon com clock equivalente, consumindo metade da energia e gerando menos da metade do calor dos equivalentes Xeon.

    Alcançando performance superior ao Xeon L5520 em praticamente todos os testes e benchmarks realizados por diversos websites e revistas especializadas.

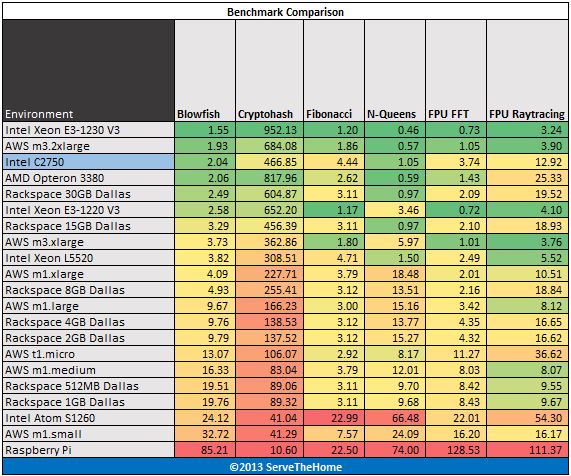

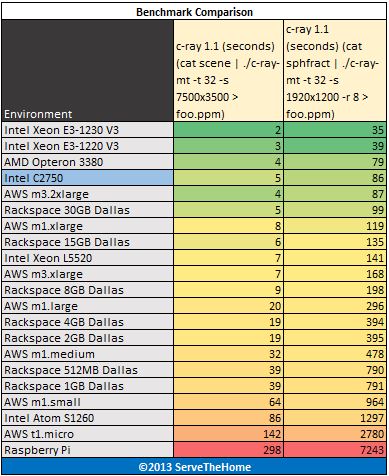

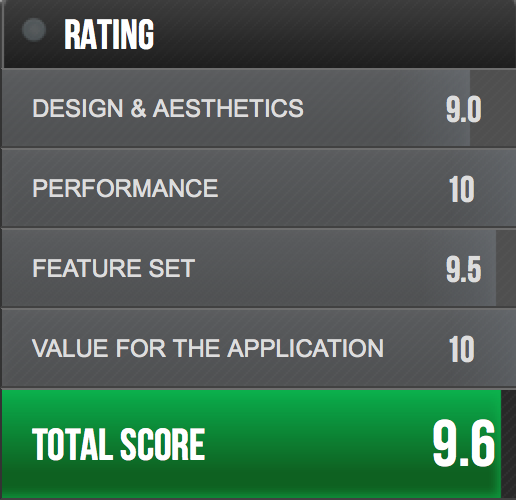

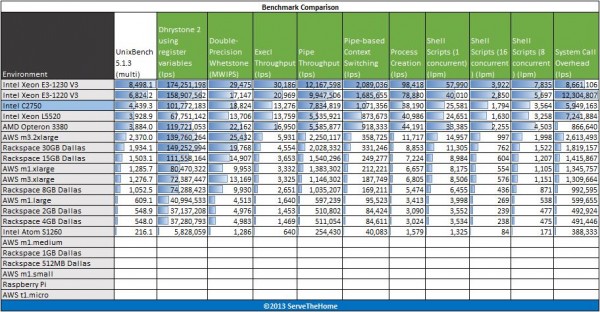

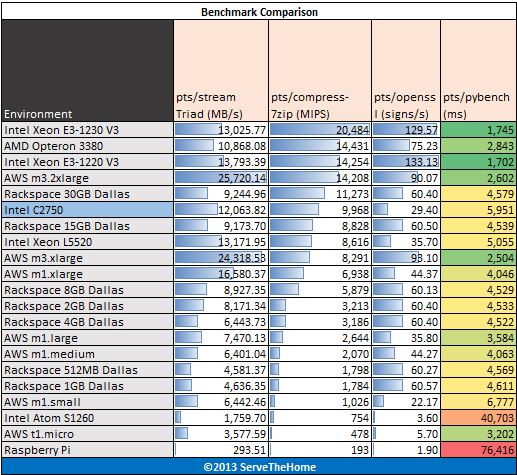

    Acompanhe abaixo o resultado dos testes realizados pela ServeTheHome:

    Especificações Técnicas

    • Appliance Embarcado, especialmente projetado para roteamento avançado, firewall e proteção IDS/IPS com capacidade de expansão para atuar como gateway de propósito geral, controle de borda, CDN, servidor de cache e Web Application Firewall, incluindo funções com acesso crítico a disco; focado em negócios de grande e médio-grande porte;
    • Processador:  8 cores de 2.4Ghz (Octa Core) embarcado na placa lógica, 4MB cache e suporte AES-NI para offload criptográfico;
    • Console: I/O pleno suportado em porta console de 10 pinos padrão RJ-45 RS232;
    • Memória: 2 slots 240P DDR3 DIMM, até 16GB RAM (vem com 1x4GB por padrão);

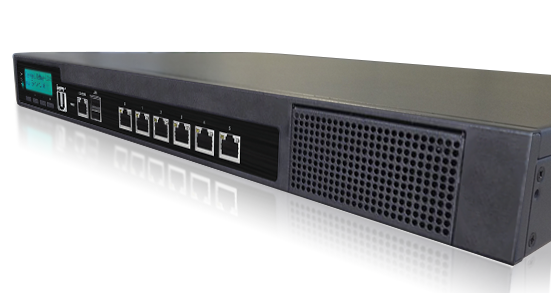

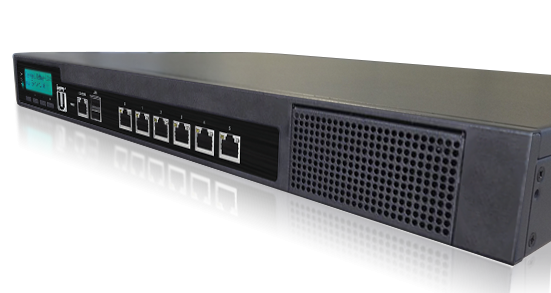

    • Chassis: 1U Rack Mount, com rack mount kit;
    • Chassis (Frente): keypad com 4 teclas & display LCM com 2 linhas independentes (ambas plenamente programáveis/scriptáveis); 6 portas LAN RJ45; 2xUSB; 1x RJ45 S232 como porta console; indicadores luminosos de power, disco e informações; slot de expansão módulo ethernet elétrico ou ótico (consulte para opções de expansão);
    • Chassis (Traseira): 2 coolers de chassis; entrada de energia; fonte de energia; botão de power/reset; slot de expansão PCIe Half-Length Low-Profile;
    • Display LCM: amigável para sistemas BSD (e Linux): echo "seu texto" direto no device;
    • Alimentação: 110v/220Vac por padrão; 48Vdc opcional; 72Vdc opcional; 36Vdc opcional;
    • Armazenamento Incluso: 1x32GB SSD (Solid State Drive) em uma controladora SATA3;
    • Virtualização: VT-x suportado;

    Especificações de Rede

    • Device driver igb(4): chipset Intel i210AT nas portas 0 e 1 e Intel 88E1543 nas portas 2-5;
    • 6x Intel Gigabit, portas RJ45, 10/100/1000Mbit/s auto-select;
    • Interrupções MSI-X; Adaptative Interrupt (não requer device polling);
    • TSO, LRO e Jumbo Frames suportado;
    • Modos de operação 10baseT/UTP, 100baseTX, 1000baseSX, 1000baseTX, full-duplex, half-duplex;
    • IEEE 802.1q (vlan tagging); IEEE 802.1Q-in-Q;
    • WOL (Wake on Lan); Link Aggregation (trunking, lagging);
    • PXE boot (porta 4);
    • 5 vetores (mínimo) de interrupções MSIX nas portas 0 e 1;
    • 9 vetores (mínimo) de interrupções MSIX nas portas 2, 3, 4 e 5;
    • CPU Affinity total: 4 threads nas portas 0 e 1 por padrão; 8 threads nas portas 2-5 por padrão;
    • Filas independentes por porta RX/TX (multi-threaded, suportando CPU Affinity);
    • Netmap (BSD) suportado, preparado, testado e recomendado;
    • PF_RING (Linux) suportado, preparado e testado também;
    • Bypass: Intel WDT de 3 geração suportado em 3 segmentos de bypass (6 NICs, 3 pares), para uso em missão-crítica padrão Fail Open;
    • Escolha Perfeita para Bastion Host (gatilho em kernel de bypass WDT para bypass em modo fail-open ou power-down);

    Datasheets & Referências

    ServerU L-800 Overview

    Uma visão geral executiva do ServerU Netmap L-800, incluindo opções de expansão.

    Datasheet L-800

    O datasheet do ServerU Netmap L-800, uma referência completa para consulta.

    Guia: 10 dicas.

    10 Dicas para escolher equipamento e fornecedor de servidores de rede para BSD e Linux.

    Para mais informações, baixe nosso datasheet executivo e outros documentos acima.

  • Benchmark RFC2544

    Os testes RFC2544 foram realizados sem suporte a Netmap e em topologia de encaminhamento de pacotes bidirecional IPv4; esse é o cenário mais justo e confiável para os resultados que queremos apresentar à nossos consumidores. Os testes são assinados pela Ixia. Contate-nos caso queira o relatório original.

    RFC2544 Sessão de Testes 1 (2 portas)

    * sender-DUT1-receiver (topologia 1:1 c/ 2 portas, bidirecional)
    Frame SizeFPSVazão bit/sPortas
      Melhor: 452.1K/s Melhor: 963Mbit/s
    1508 79.3K 963M Porta0-Porta1
    1024 116.8K 957M Porta0-Porta1
    768 192.3K 952M Porta0-Porta1
    512 229.4K 939M Porta0-Porta1
    256 331.7K 679M Porta0-Porta1
    128 420.9K 431M Porta0-Porta1
    64 452.1K 231M Porta0-Porta1

    RFC2544 Sessão de Testes 2 (4 portas)

    * sender-DUT1-receiver (topologia 2:2 c/ 4 portas, bidirecional)bidirecional)
    Frame SizeFPSVazão bit/sPortas
      Melhor Agreg: 904K/s Melhor Agreg: 1.92Gbit/s
    1508 79K,79K 963M,963M Porta0-Porta1,Porta2-Porta3
    1024 116K,116K 957M,957M Porta0-Porta1,Porta2-Porta3
    768 192K,192K 952M,952M Porta0-Porta1,Porta2-Porta3
    512 229K,229K 939M,939M Porta0-Porta1,Porta2-Porta3
    256 331K,331K 679M,679M Porta0-Porta1,Porta2-Porta3
    128 420K,420K 431M,431M Porta0-Porta1,Porta2-Porta3
    64 452K,452K 231M,231M Porta0-Porta1,Porta2-Porta3

    RFC2544 Sessão de Testes 3 (6 portas)

    * sender-DUT1-receiver (topologia 3:3 c/ 6 portas, bidirecional)bidirecional)
    Frame SizeFPSVazão bit/sPortas
      Melhor Agrg: 1.35M/s Melhor Agreg: 2.89Gbit/s
    1508 79K,79K,79K 963M,963M,963M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5
    1024 116K,116K,116K 957M,957M,957M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5
    768 192K,192K,192K 952M,952M,952M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5
    512 229K,229K,229K 939M,939M,939M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5
    256 331K,331K,331K 679M,679M,679M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5
    128 420K,420K,420K 431M,431M,421M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5
    64 452K,452K,452K 231M,231M,231M Porta0-Porta1,Porta2-Porta3,Porta4-Porta5

    RFC2544 Sessão de Testes 4 (SFP+ Dual Port)

    * sender-DUT1-receiver (topologia 1:1 c/ 2 portas de expansão SFP+ 10Gbit/s)bidirecional)
    Frame SizeFPSVazão bit/sPortas
      Melhor Agreg: 2.7M/s Melhor Agreg: 5.64Gbit/s
    1508 2.7M,2.7M 5.64G,5.64G Porta0-Porta1,Porta1-Porta0
    1280 2.5M,2.5M 5.63G,5.63G Porta0-Porta1,Porta1-Porta0
    1024 2.0M,2.0M 5.6G,5.6G Porta0-Porta1,Porta1-Porta0
    512 1.4M,1.4M 5.5G,5.5G Porta0-Porta1,Porta1-Porta0
    256 718K,718K 4.01G,4.01G Porta0-Porta1,Porta1-Porta0
    128 564K,564K 2.5G,2.5G Porta0-Porta1,Porta1-Porta0
    64 475K,475K 1.39G,1.38G Porta0-Porta1,Porta1-Porta0

    Resultados em bridge tendem a ser 20% melhores, enquanto em ambiente Netmap com interfaces VALE em bridge tendem a ser 13 vezes melhor. O equipamento L-800 foi testado na configuração padrão com 6 portas de rede 1000BaseT Intel 1GB, e não houve exaustão de CPU e memória, mantendo a carga em cerca de 50% da capacidade de processamento. O testes de capacidade total envolveram uma expansão de 2 portas 10Gbit/s SFP+.

  • Performance de Rede

    * resumo dos resultados de testes RFC2544 (sender-DUT1-receiver)
    Throughput Agregado
    (sem Netmap)
    2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    2.94Gbit/s de taxa em bridge no DUT1 1.61Mpps/s de taxa de bridge no DUT1;
    Throughput Agregado
    (com Netmap)
    13Gbit/s de taxa de TX/RX no DUT1; 9.1Mpps de taxa de TX/RX no DUT1;
    13Gbit/s de taxa em bridge vale(4) no DUT1; 9.62Mpps de taxa em bridge vale(4) no DUT1;
    Melhores Pares de Rede: Porta1 (igb1) & Porta0 (igb0); Porta4 (igb4) & Porta5 (igb5)
    Piores Portas de Rede: Porta2 (igb2) apenas se discos SATA em uso;

    Stateful Firewalling

    Sistemas testados não sofreram tuning (padrão); 4 regras de allow +4 regras de deny; sistemas recentes
    ProApps, FreeBSD
    (IPFW firewall)
    2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    1.2M sessões/estados com 8GB RAM; 2.1Mi de sessões/estados com 16GB RAM;
    pfSense
    (PF firewall)
    2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    1.2M sessões/estados com 8GB RAM; 2.1Mi de sessões/estados com 16GB RAM;
    Linux (RHE & Fedora)
    (Netfilter firewall)
    2.61Gbit/s de taxa de forward no DUT1; 1.1Mpps/s de taxa de forward no DUT1;
    1.1M sessões/estados com 8GB RAM; 1.8Mi de sessões/estados com 16GB RAM;
    Mikrotik (ROS7) 2.2Gbit/s de taxa de forward no DUT1; 1Mpps/s de taxa de forward no DUT1;
    687599 sessões/estados com 8GB RAM; 1.4Mi de sessões/estados com 16GB RAM;
    OpenBSD 708Mbit/s de taxa de forward no DUT1; 126Kpps de taxa de forward no DUT1;
    826460 sessões/estados com 8GB RAM; 1.6Mi de sessões/estados com 16GB RAM;
    Brocade vRouter 5600
    (DPDK mode)
    16.1Gbit/s de taxa de forward no DUT1; 4.7Mpps de taxa de forward no DUT1;
    1.1M sessões/estados com 8GB RAM; 1.8Mi de sessões/estados com 16GB RAM;

    Inspeção IDS (Intrusion Detection System)

    sistemas testados não sofreram tuning (padrão); sistemas recentes
    ProApps, FreeBSD
    (Suricata IDP)
    2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    pfSense
    (Snort IDP)
    2.68Gbit/s de taxa de forward no DUT1; 1.12Mpps/s de taxa de forward no DUT1;
    Linux (RHE & Fedora)
    (Suricata IDP)
    2.48Gbit/s de taxa de forward no DUT1; 1.06Mpps/s de taxa de forward no DUT1;
    Mikrotik
    (não testado confiávelmente)
    -
    OpenBSD
    (Snort IDP)
    1.75Gbit/s de taxa de forward no DUT1; 780Kpps/s de taxa de forward no DUT1;

    Performance de Roteamento

    sistemas testados não sofreram tuning (padrão); sistemas recentes
    ProAppsFreeBSD, pfSense 2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    Linux (RHE & Fedora) 2.89Gbit/s de taxa de forward no DUT1; 1.35Mpps/s de taxa de forward no DUT1;
    Mikrotik 2.75Gbit/s de taxa de forward no DUT1; 1.22Mpps/s de taxa de forward no DUT1;
    OpenBSD 904Mbit/s de taxa de forward no DUT1; 188Kpps de taxa e forward no DUT1;
    Brocade vRouter 5600 (DPDK) 23Gbit/s de taxa de forward no DUT1; 6.8Mpps de taxa e forward no DUT1;

    Performance Netmap

    Performance especial com Netmap no ProApps & FreeBSD
    Suricata IDS mode
    (ProApps & FreeBSD)
    10.4Mpps/s em uma única porta de rede; 2x9.8Mpps (19.6Mpps agregado);
    Firewall (IPFW)
    (kipfw + VALE)
    9Mpps/s em uma única porta de rede; 2x9Mpps (18Mpps agregado);

    Importante: roteamento, firewalling & IDS, com ou sem netmap conforme citado, foram testados em sistemas padrão, sem qualquer tuning, para referência geral; resultados tiveram variação média de 20% entre os testes; resultados apresentados são média base; resultados podem divergir em versões distintas de sistemas operacionais; sistemas foram testados em suas versões mais recentes de: Jan '16 (rev2).

  • EXPANSION OPTIONS

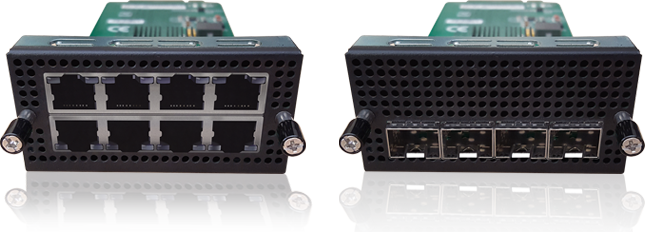

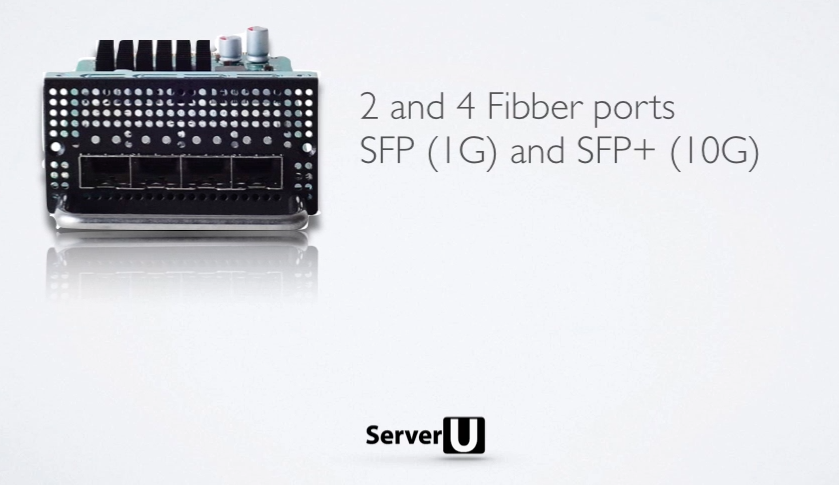

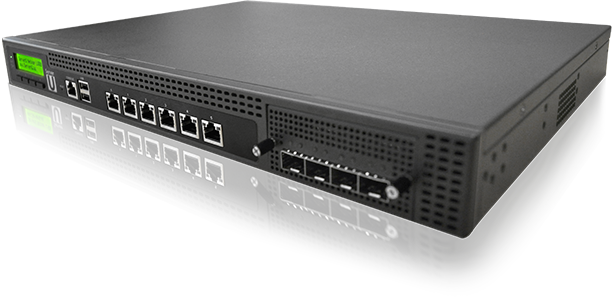

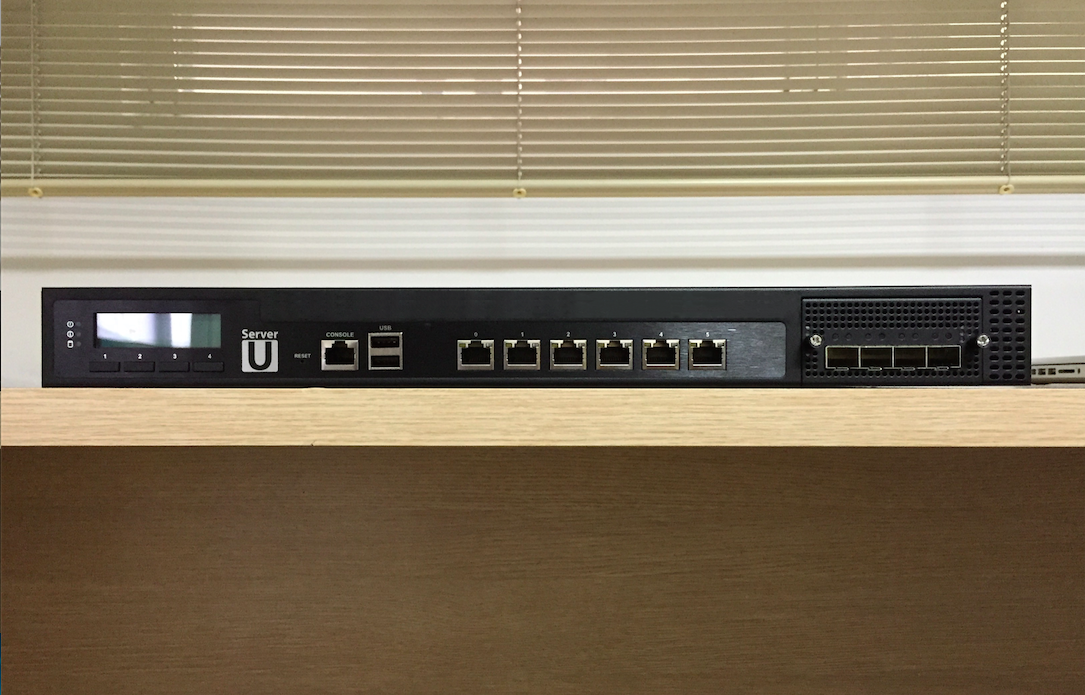

    ServerU Netmap L-800 suporta portas de até 4x 10GbE SFP+ e até 8x 1GbE Copper, expandindo o sistema como um todo até 14 portas gigabit. Veja abaixo as opções de expansão.

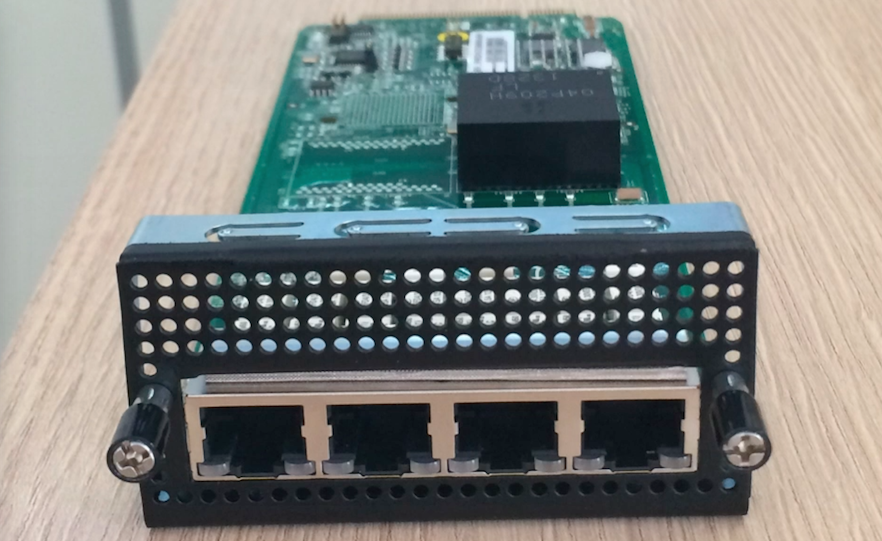

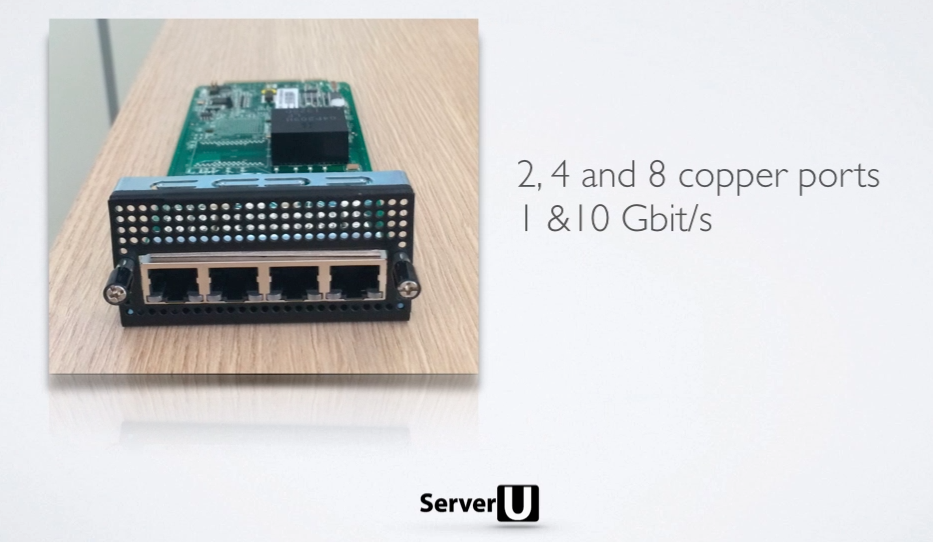

    Expansões Netmap L-800, 1Gbit/s Cobre

    Essas são as expansões de 1Gbit/s com portas elétricas (cobre) e conectores RJ45 para o ServerU Netmap L-800.
    ModeloPortasChipsetTecnologia
    G801-1 8x 1Gbit/s 8x Intel i210 AT Elétrica, RJ45, Bypass 3G
    G801-2 8x 1Gbit/s 8x Intel i210 AT Elétrica, RJ45
    G428-1 4x 1Gbit/s 1x Intel i350 AM4 Elétrica, RJ45, Bypass 3G
    G428-2 4x 1Gbit/s 1x Intel i350 AM4 Elétrica, RJ45



    Expansões Netmap L-800, 10Gbit/s Cobre

    Essas são as expansões de 10Gbit/s com portas elétricas (cobre) e conectores RJ45 para o ServerU Netmap L-800.
    ModeloPortasChipsetTecnologia
    T202-1 2x 10Gbit/s Intel X540 Elétrica, RJ45
    T203-1 2x 10Gbit/s Intel X540 Elétrica, RJ45, Bypass G3
    ExpansionL800

    Expansões Netmap L-800, 1Gbit/s Fibra (SFP)

    Essas são as expansões de 1Gbit/s com portas óticas (fibra) e conectores SFP para o ServerU Netmap L-800.
    ModeloPortasChipsetTecnologia
    S406-1 4x 1Gbit/s 1x Intel i350 AM4 Fibra, SFP



    Expansões Netmap L-800, 10Gbit/s Fibra (SFP+)

    Essas são as expansões de 10Gbit/s com portas óticas (fibra) e conectores SFP+ para o ServerU Netmap L-800.
    ModeloPortasChipsetTecnologia
    X204-1 2x 10Gbit/s Intel 82599ES Fibra, SFP+
    X205-1 2x 10Gbit/s Intel 82599ES Fibra, SFP+, 10G Bypass G3
    X405-1 4x 10Gbit/s Intel 82599ES Fibra, SFP+
    Expansions
Downloadhttp://bigtheme.net/joomla Joomla Templates

Pra Open Source

Projetado especialmente para FreeBSD, ProApps, pfSense, OpenBSD & Linux.

Netmap Ready

A tecnologia netmap aumenta em até 13x a performance da captura e processamento
de pacotes.

Do Seu Tamanho

ServerU Netmap L-800 é nossa melhor oferta para networking appliance High End.
Icon Despacho em 24h dos produtos em estoque
Icon Performance testada individualmente
Kit rackmount incluso nos equipamentos 1U
Icon Envio de equipamentos para qualquer destino
